LDM301 시리즈
작성자 관리자
날짜 2023-03-21 22:58:23
측정범위: 0.5 ... 3000 m (반사판) / 0.5 ... 300 m (일반표면)
분해능: 1 mm
정확도: ± 20 mm
인터페이스: RS-232, RS-422, Profibus DP, SSI
디지털 및 아날로그 출력
기술사양
| 모델명 | 측정시간/주기 | 발산측정빔 | 인터페이스 | |
| 공통사양 | 일반표면: 0.5 .. 300 m / 반사판: 0.5 .. 3000 m | |||
| 분해능: 1mm, 정확도: 100Hz 측정 시 ± 20 mm / 2kHz 측정 시 ± 60 mm | ||||
| 아날로그 출력: 4 ... 20 mA, 스위칭 출력 x 2 | ||||
| LDM301.100 | 0.5 ms / 2 kHz | 1.7 mrad | RS-232 | |
| LDM301.101 | 0.5 ms / 2 kHz | 1.7 mrad | RS-232, SSI | |
| LDM301.102 | 0.5 ms / 2 kHz | 1.7 mrad | RS-232, Profibus DP | |
| LDM301.110 | 0.1 ms / 10 kHz | 1.7 mrad | RS-232 | |
| LDM301.120 | 0.5 ms / 2 kHz | 10 mrad | RS-232 | |
| LDM301.130 | 0.1 ms / 10 kHz | 10 mrad | RS-232 | |
| LDM301.200 | 0.5 ms / 2 kHz | 1.7 mrad | RS-422 | |
| LDM301.202 | 0.5 ms / 2 kHz | 1.7 mrad | RS-422, Profibus DP | |
| LDM301.210 | 0.1 ms / 10 kHz | 1.7 mrad | RS-422 | |
| 측정광원 | 레이저,적외선 905nm | |||
| 표시광원 | 레이저,적색 635nm | |||
| 동작전원 | 10 … 30V DC | |||
| 보호등급 | IP67 | |||

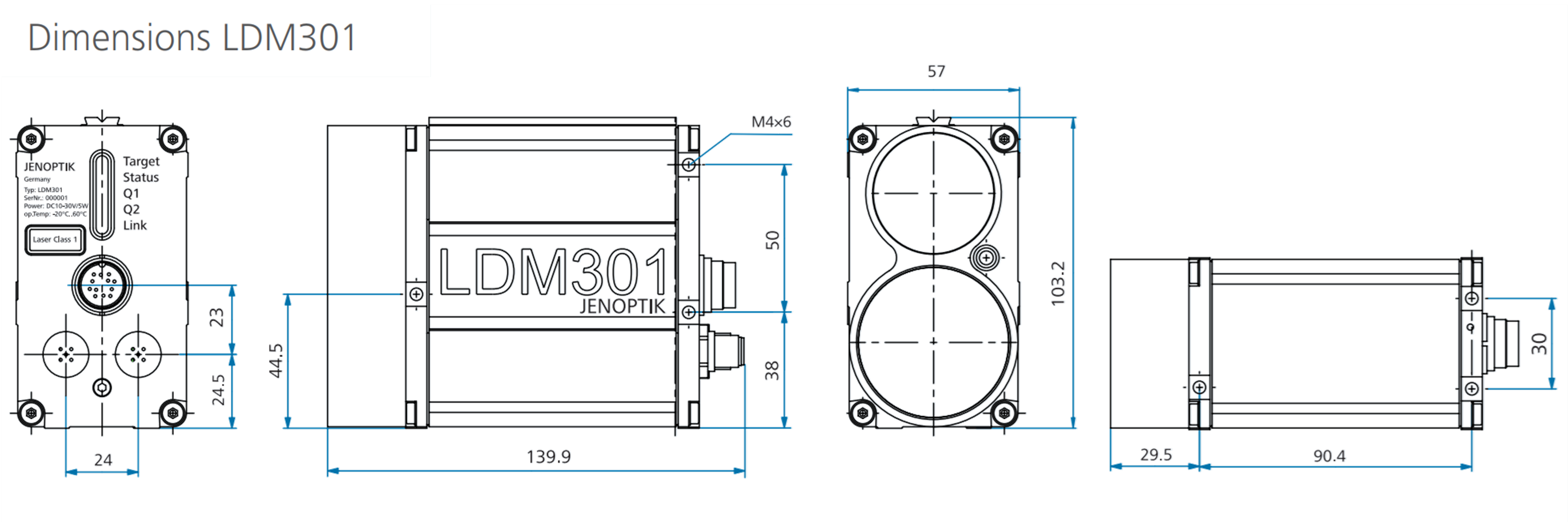

| 치 수 | 136 mm × 57 mm × 104 mm | |||
